Rosim - Vad pågår
Ny mätrigg med NIVUS NivuFlow 750 för processvatten till förbränningsanläggningen på Klemetsrud
2022-01-17

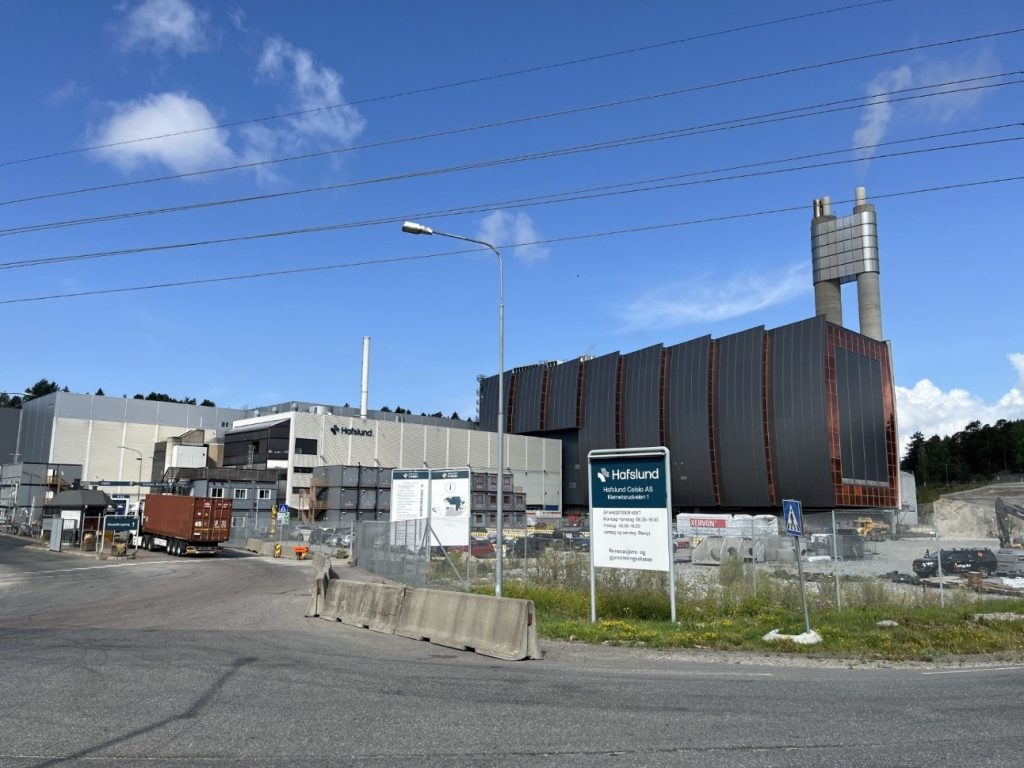

Energiåtervinningsanläggningen på Klemetsrud är ett kraftvärmeverk och avfallsförbränningsanläggning i Oslo, driftsatt 1985. Anläggningen ägs och drivs av Hafslund Celsio, Norges största leverantör av fjärrvärme.
På anläggningen fanns en mätare för processvattenutsläpp baserad på nivåmätning över ett mättröskelvärde, men det var osäkert om den kunde mäta flödet korrekt. Eftersom Oslos vatten- och avloppsverk har satt en maximal gräns för utsläpp är det viktigt att ha en noggrann permanent flödesmätning för anläggningen.
För att etablera en ny mätrigg började vi med att kärnborra ett hål i det befintliga tvärsnittet.
Kärnborrat hål i befintligt tvärsnitt
För att säkerställa att vattentrycket inte trycker ut mätriggens början ur tvärkanten, säkrades röret med ett ankare på insidan av väggen.

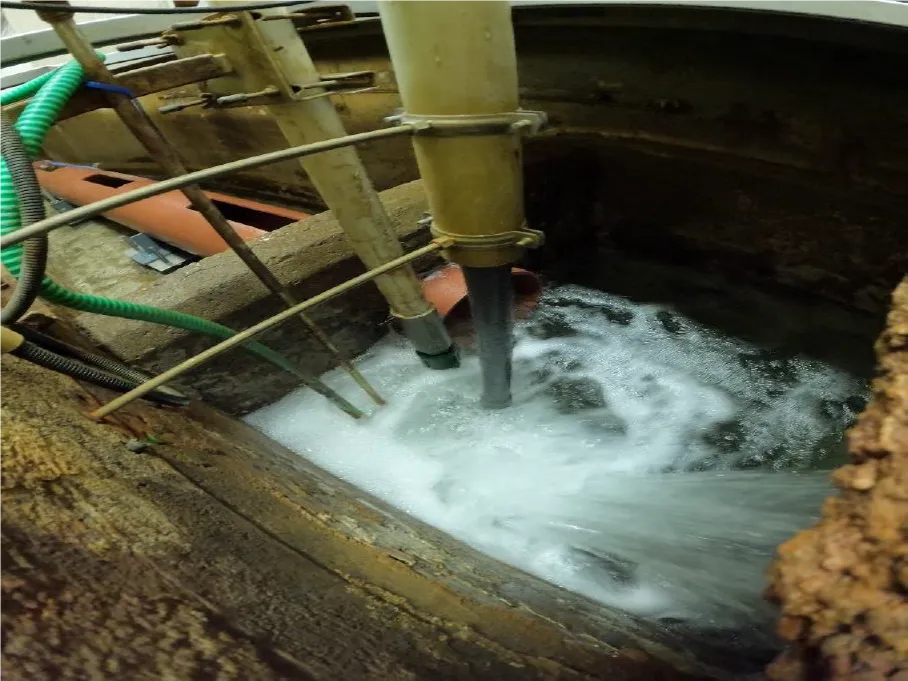

Implementering av en mätrigg i ett befintligt tvärsnitt
För att mäta den exakta mängden har en mätrigg skapats där mätprofilen består av ett 315 mm rör med en rak sektion på mer än 10 gånger innerdimensionen, vilket bidrar till att säkerställa goda hydrauliska förhållanden med laminärt flöde över sensorerna.
För visuell inspektion av flödesförhållanden och för möjlighet till rengöring finns öppna spår i rörets topp.
Loggern som används i installationen är en NIVUS NivuFlow 750. Sensorerna som mäter hastighet och nivå är en korskorrelationsminihastighetssensor (CSM) och en ultraljudsnivåsensor (CSM-D).

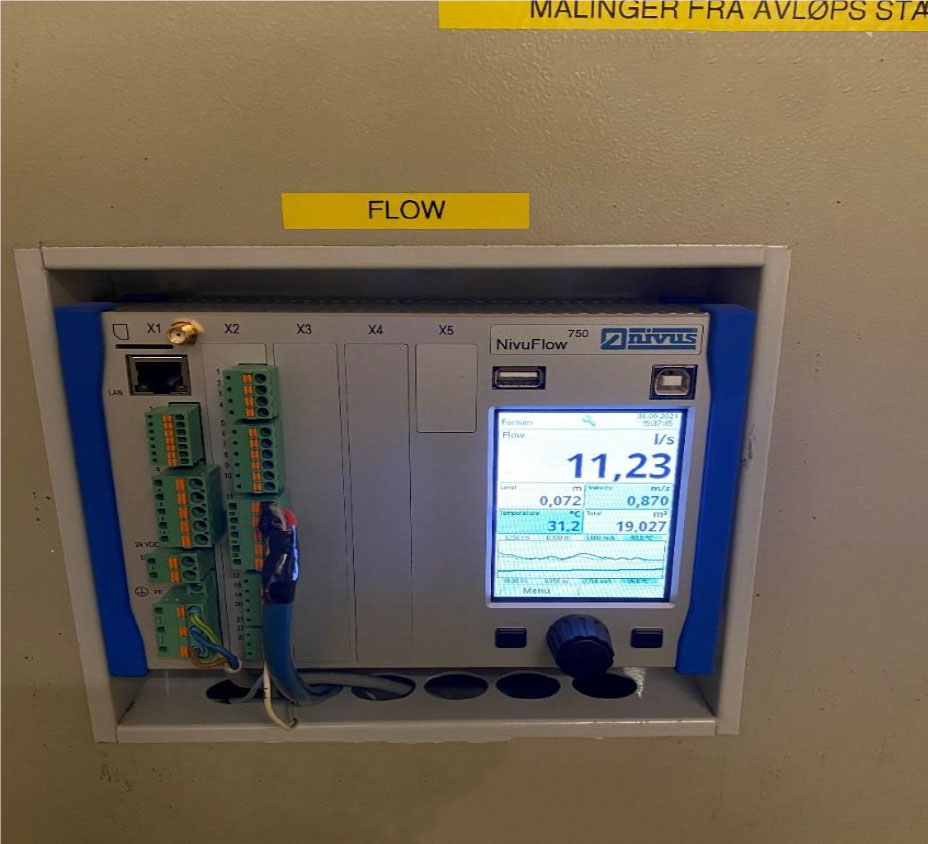

NivuFlow 750 placerad i teknikskåp
Data överförs från loggern till styrsystemet.
Mätriggen i kombination med korskorrelationsvattenflödesmätare från NIVUS ger noggranna vattenflödesmätningar och enkel drift och uppföljning av mätningar.
Allt arbete utfördes som en “nyckelfärdig” leverans från Rosim.
