Rosim - Insikt
Användning av blockregn
När vi gör kapacitetsberäkningar för ett ledningsnät vill vi ta reda på vilket maximalt flöde vi kan förvänta oss i ledningsnätet, till exempel vart 10:e år eller vart 25:e år, eftersom vi vill veta hur ofta vi kommer att uppleva översvämningar i systemet.
Det mest intuitiva sättet att ta reda på detta skulle vara att beräkna flödet i en ledning med nederbördsdata över 50 år. Det högsta vattenflödet som beräknas under dessa 50 år skulle då vara ett flöde som inträffar en gång, dvs. en 50-årsrepetition, och det näst största flödet skulle vara ett flöde som inträffar två gånger på 50 år, dvs. en 25-årsrepetition.
Eftersom det fortfarande är tidskrävande att köra beräkningar med hydrauliska modeller, kommer det i de flesta fall att ta för lång tid att köra 50 på varandra följande år av nederbörd för att köra en kapacitetsberäkning för ett ledningsnät. Det är därför fortfarande en opraktisk metod.
För att lösa detta problem med långa beräkningstider har metoder använts i många år där regn konstrueras, baserat på regnstatistik som sedan används i hydrauliska beräkningar. Boxregn, CDS-regn, Sifalda-regn, triangelregn är exempel på detta.

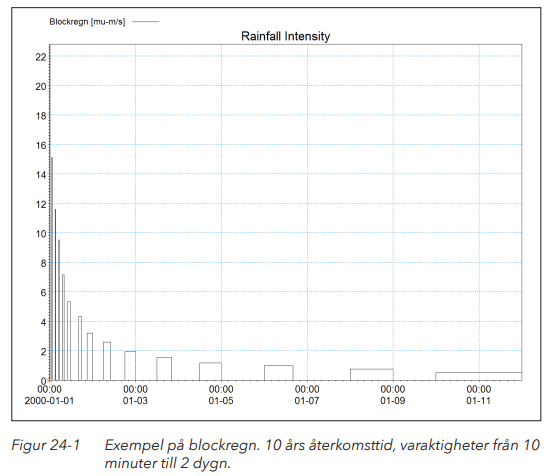

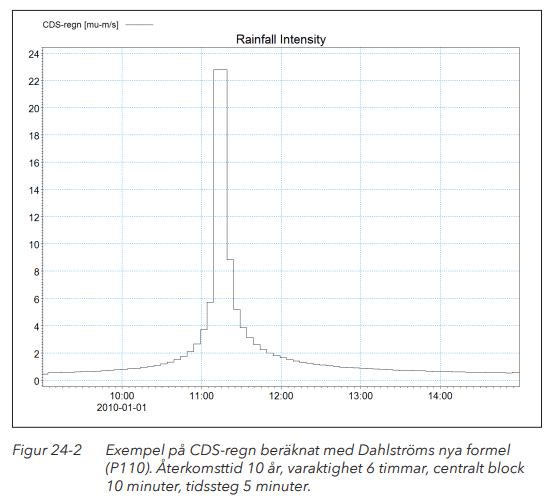

I den svenska vattenutvecklingsrapporten (SVU) nr 2016-15 ”Riktlinjer för modellering av avlopps- och dagvattensystem” hittar vi dessa figurer som beskriver exempel på CDS-regn och det som kallas blockregn:
För att konstruera blockregnen skapas en boxregn för alla varaktigheter, vanligtvis från 5 minuter till en dag för samma upprepning. Till exempel en 10-årsupprepning, baserad på IVF-kurvor från met.no.
Varje box placeras i ett tidsintervall så att beräkningen för föregående boxregn inte påverkar nästa boxregn. Eftersom vi gör beräkningar med en hydrologisk modell placeras boxregnen i en realtidsserie av nederbördsdata, så att reservoarerna i den hydrologiska modellen har en naturlig fyllning i början av boxregnen.
Efter beräkning kommer vissa ledningar att ha det största flödet för ett boxregn med en varaktighet på 15 minuter. Vissa ledningar kommer att ha det största flödet för ett boxregn med en varaktighet på 3 timmar, etc.
Vi har jämfört resultaten från beräkningar med blockregn med resultat för att köra alla signifikanta nederbördshändelser under 50 års nederbörd. Blockregn har visat sig ge en relativt god matchning med den statistiskt mer korrekta metoden att göra beräkningar för “alla regn”.
I våra projekt har vi därför i stor utsträckning övergått till att använda blockregn när vi beräknar hur ofta man kan förvänta sig att uppleva översvämningar i dagvatten- och avloppssystemet.
